Účastnická zásuvka EU3303E koncová J0240E

Účastnická zásuvka

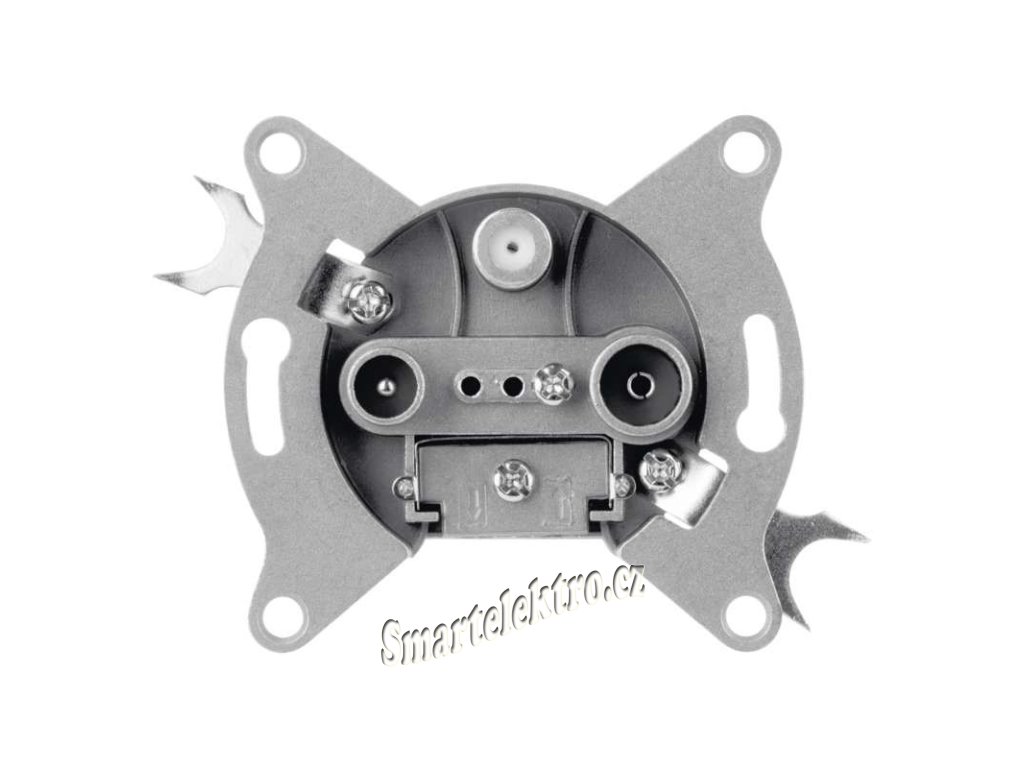

Účastnická zásuvka EU 3303 satelitní koncová s útlumem 3 dB a zdířkami pro TV + rádio + SAT propojuje např. anténu s televizí, satelitem, nebo set-top-boxem. SAT zdířka je průchozí pro stejnosměrné napětí a lze ji také využít pro průchod napájení předzesilovače v terestrické anténě.

Instalace:

1. Odizolujte vnější část kabelu (plášť), poté sjednoťte opletení vodiče do tvaru viz. obrázek a tento oplet umístěte na vnější část kabelu viz. obrázek.
2. Odšroubujte krycí část zásuvky a umístěte kabel vnitřním vodičem dovnitř dle obrázku. Vyvarujte se zkratu drátkem opletení na vnitřní vodič.
3. Vnitřní vodič zasuňte a opletení ponechte na spodní části pláště kabelu
4. Zašroubujte zpět krycí část zásuvky
